            山東創啟旋轉接頭快換法蘭及半分環規格尺寸及安裝使用方法


            發表時間：2023-09-26 23:11:00  |  點擊率：193|    文章來源：山東創啟旋轉接頭




            一、快換法蘭和半分環簡介
                   快換法蘭是一種內圓面帶錐度的法蘭，和半分環配合使用；詳見下圖：

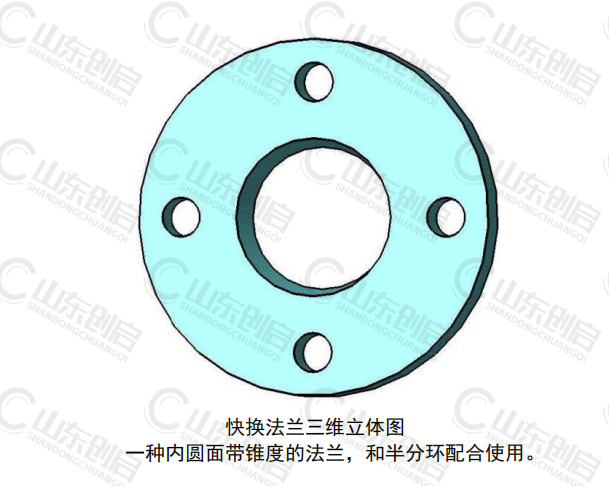

            快換法蘭三維立體圖示
                   半分環是一種外圓面帶錐度的鋸成兩半的圓環，和快換法蘭配合使用；詳見下圖：

            半分環三維立體圖示
            二、快換法蘭和半分環的安裝使用

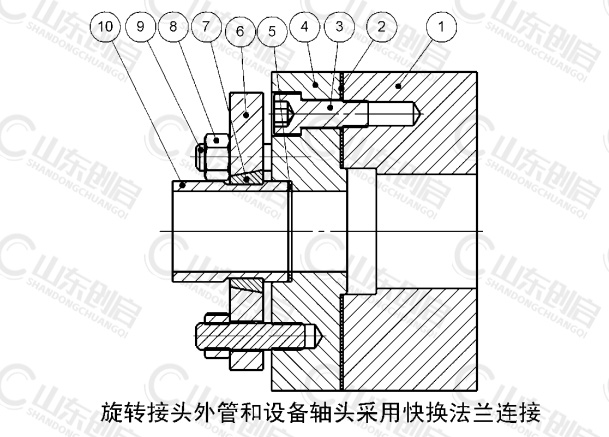

                   旋轉接頭外管和設備軸頭采用快換法蘭連接
                   圖示為、快換法蘭連接式外管、快換法蘭和半分環的安裝示例
                   零件名稱： 1.設備軸頭 2.密封墊片 3.內六角螺栓 4.軸頸法蘭 5.墊片 6.快換法蘭 7.半分環 8.六角螺母 9.雙頭螺柱 10.旋轉接頭快換外管
                   使用說明：快換法蘭連接式外管（10）通過過渡法蘭（4）和設備軸頭（1）連接，和設備同步運轉。安裝后，快換法蘭（6）和過渡法蘭（4）之間存在環形間隙，這個距離大約為 3 到 5 毫米，而且這個間隙在 360°圓周方向均勻分布?？鞊Q外管（10）和過渡法蘭（4）之間的密封，采用密封墊片，這個密封墊片，可以是紫銅墊片，也可以是聚四氟乙烯材質的墊片，也可以是石棉墊片，也可以是柔性石墨墊片，也可以直接使用一個合適的 O 形圈。
                   安裝時，先把快換法蘭（6）套到快換外管（10）上，注意：讓快換法蘭內圓面帶錐度的大端朝外。然后在快換法蘭（10）的凹朝內放入半分環（7），注意：讓半分環外圓面帶錐度的大端朝外。然后讓快換法蘭（6）靠在半分環（8）的外圓面上。注意：快換法蘭的內圓柱面帶錐度的大端的端面不適合作為密封面，因為 Q 系列旋轉接頭由于內部結構安裝的需要，外管和法蘭不能作為一個整體安裝使用。
                   快換外管（10）的定位止口外徑的配合公差推薦為-0.1/-0.2，過渡法蘭（4）止口相配合孔的配合公差推薦為：0/+0.1。

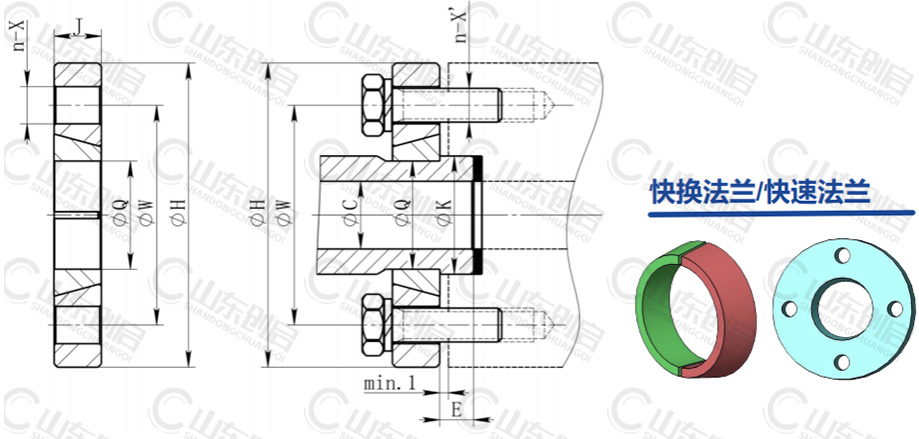

            三、快換法蘭規格尺寸
            DNOrder-No.CK(e8/H9)WHEJn-Xn-X'
            10A00013010.0082040608144-Φ104-M8
            15A00013015.00122550708144-Φ104-M8
            20A00013020.001730558010144-Φ124-M10
            25A00013025.002035659010144-Φ124-M10
            32A00013032.0030457510012164-Φ144-M12
            40A00013040.0035508511512164-Φ144-M12
            50A00013050.00456095125161804-Φ144-M12
            65A00013065.00607511014020204-Φ144-M12
            80A00013080.00709013016022234-Φ144-M12
            90A00013090.008010015018022236-Φ186-M16
            100A00013100.009511516520022256-Φ186-M16
            125A00013125.0012015019023022258-Φ188-M16
            150A00013150.0015017522526522258-Φ188-M16
            備注:快換法蘭部件含快換法蘭、半分環及紫銅密封墊各一件
